Коленчатые подъёмники

Как работает коленчатый подъёмник

У коленчатого подъёмника стрела состоит из секций с шарниром-«коленом». Платформа поднимается вверх и уходит в сторону, поэтому машина стоит рядом с препятствием, а рабочий оказывается над ним: над станком, забором, трубопроводом, приямком. Линейка SKYBOOM GTZZ: рабочая высота от 13,6 до 40,1 м, горизонтальный вылет от 5,5 до 25,4 м, грузоподъёмность 215-250 кг. Сравнение с двумя другими типами: ножничный, коленчатый или телескопический.

Электро EJ или дизель J

GTZZ-12EJ, GTZZ-14EJ, GTZZ-16EJ и GTZZ-18EJ электрические: аккумуляторы 48 В (6 В×8) и встроенное зарядное устройство 48 В/40 А, работают в цехах и на складах без выхлопа. GTZZ-15J, GTZZ-18J, GTZZ-25J и GTZZ-38J дизельные, полный привод 4WD, для улицы и грунта: двигатель YANMAR 35 кВт у GTZZ-15J и GTZZ-18J, Cummins 54 кВт у GTZZ-25J и GTZZ-38J. Дизельные проходят уклон в сложенном состоянии до 40-45 %. Как выбрать: электрический или дизельный подъёмник.

Модели SKYBOOM GTZZ

Модель	Рабочая высота	Вылет	Грузоподъёмность	Привод
GTZZ-12EJ	13,6 м	5,5 м	215 кг	Электро

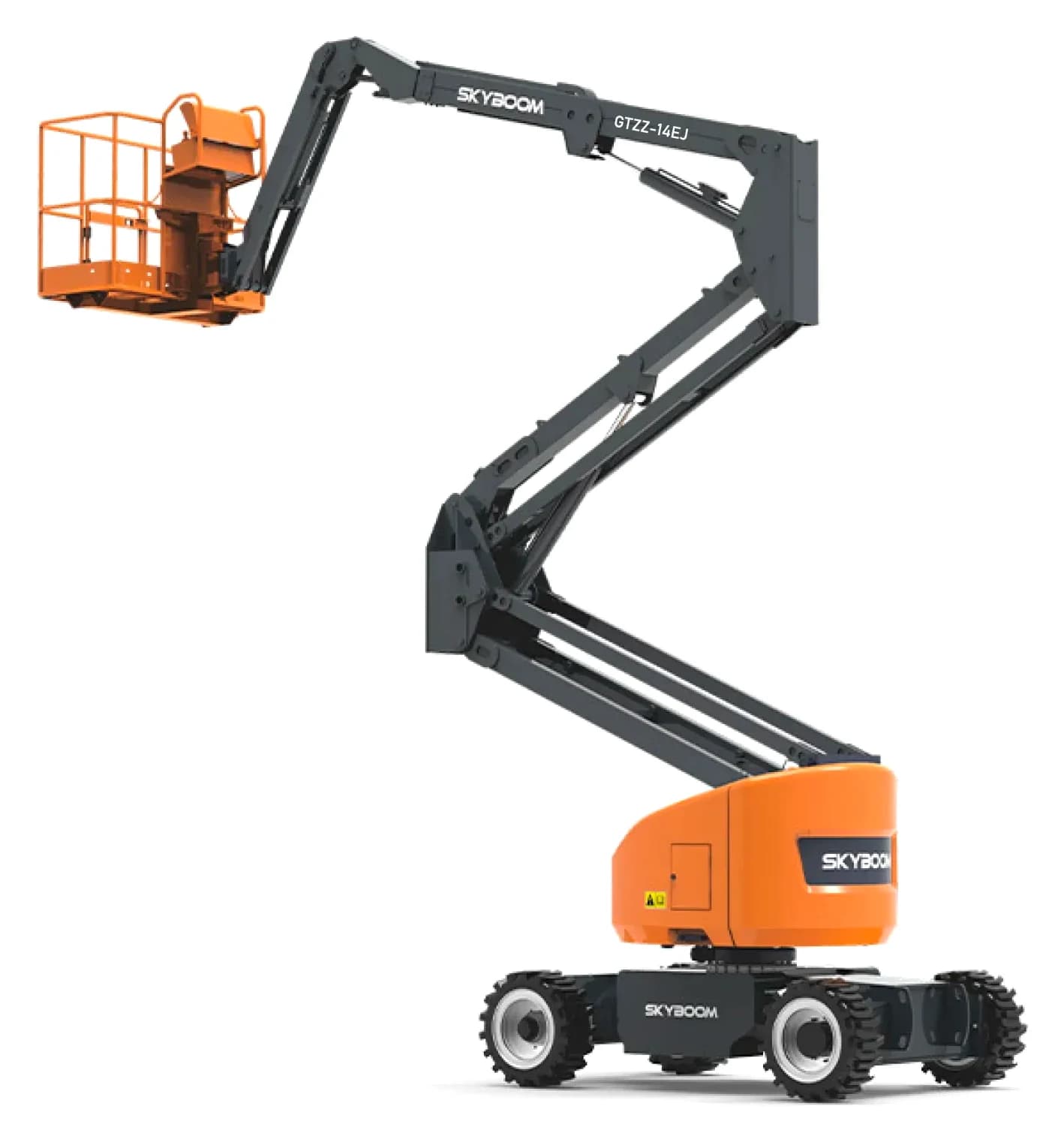

GTZZ-14EJ	15,9 м	7,6 м	230 кг	Электро
GTZZ-15J	16,6 м	8,5 м	230 кг	Дизель

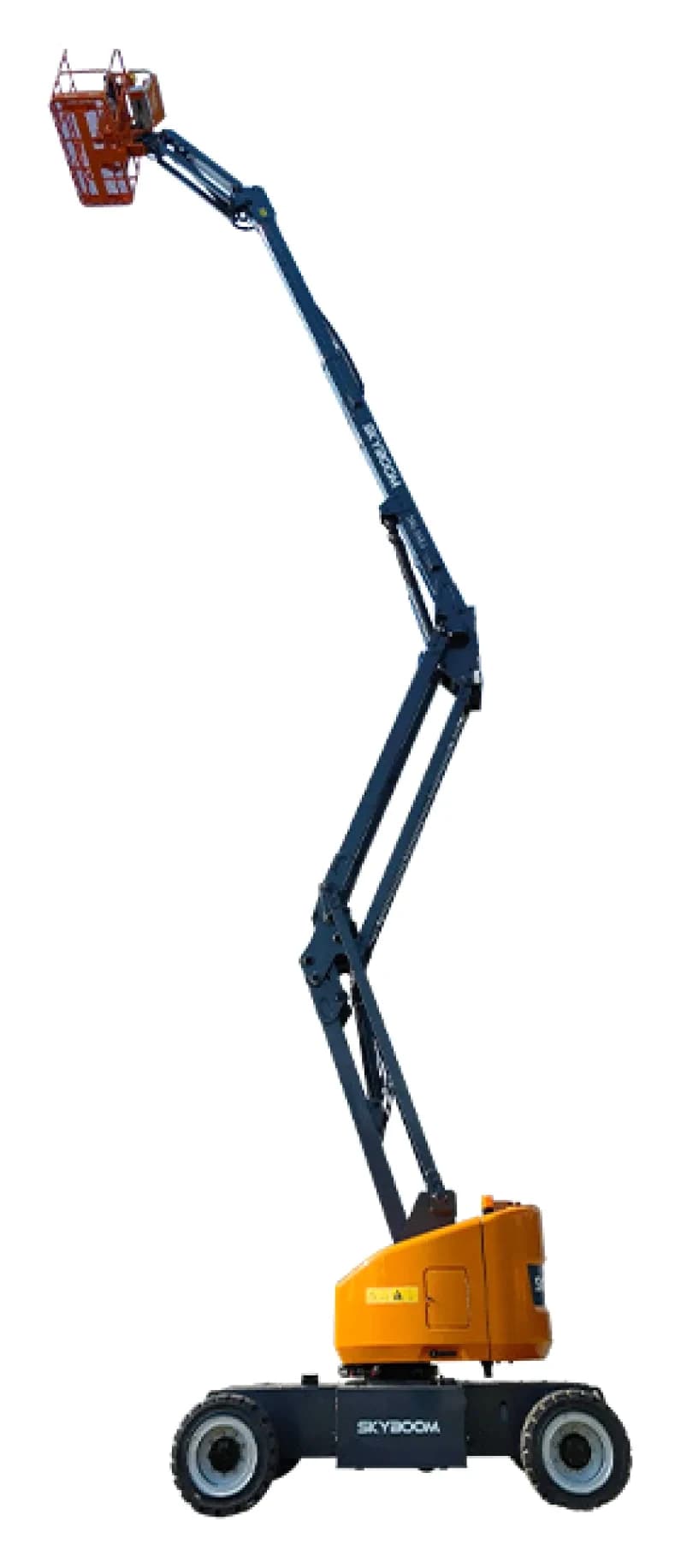

GTZZ-16EJ	17,7 м	9,6 м	230 кг	Электро
GTZZ-18J	20,1 м	11,7 м	250 кг	Дизель
GTZZ-18EJ	20,2 м	11,7 м	250 кг	Электро
GTZZ-25J	26,9 м	16 м	230 кг	Дизель

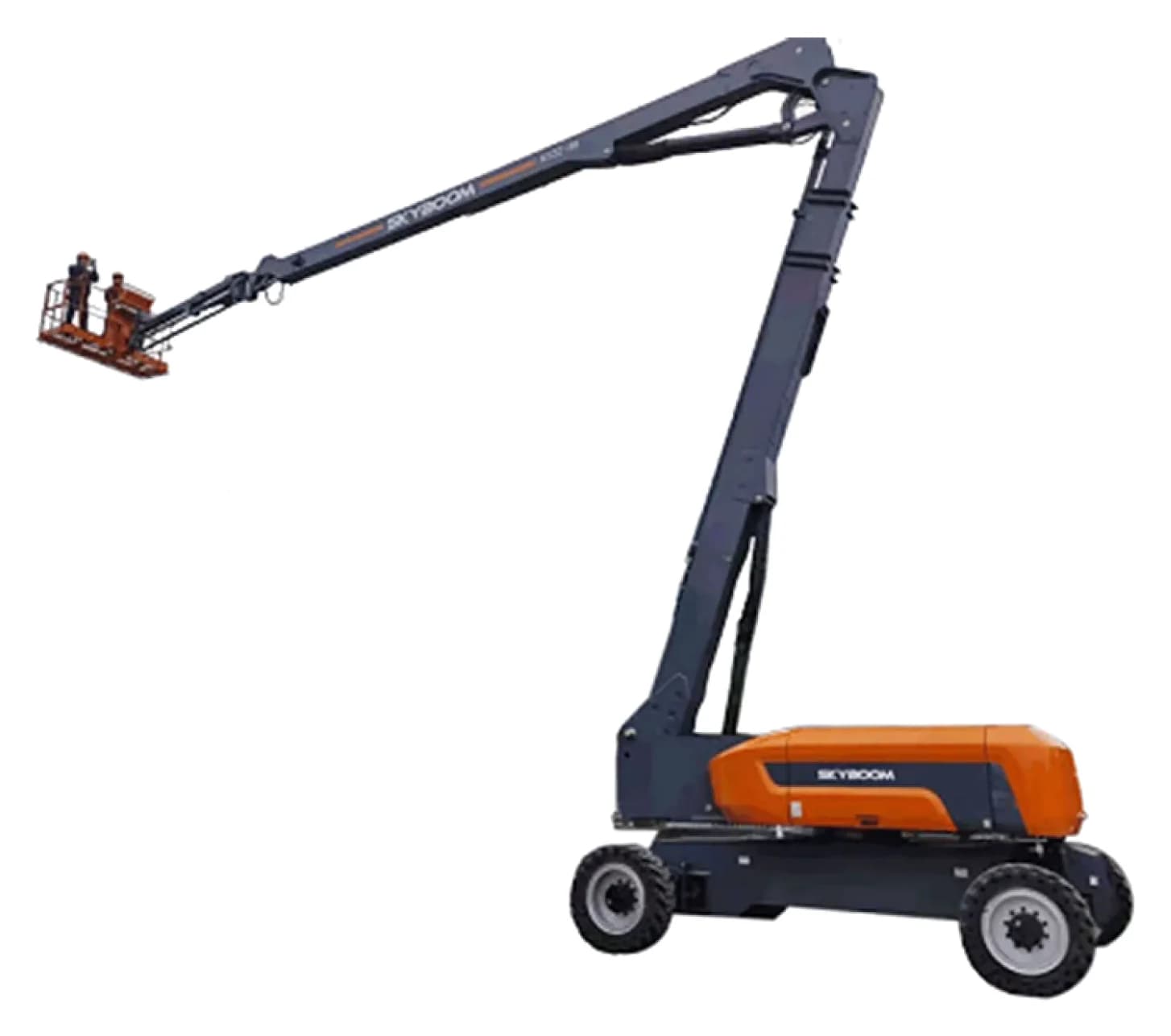

GTZZ-38J	40,1 м	25,4 м	230 кг	Дизель

Высота и вылет: что важнее

Рабочая высота равна высоте платформы плюс 2 м. Вылет нужен, когда до точки работ нельзя подъехать снизу. Максимальный вылет достигается не на верхней отметке: у GTZZ-16EJ вылет 9,6 м на высоте 7,25 м, у GTZZ-25J вылет 16 м на высоте 10,5 м. Поэтому смотрите две цифры: как высоко и как далеко нужно достать одновременно. Диапазоны по высоте: 13-15 м, 15-17 м, 17-19 м, 19-22 м, 22-27 м.

Масса, габариты и площадка

Электрические GTZZ-EJ весят от 4,2 до 10,5 т, дизельные GTZZ-J от 7,8 до 24,5 т. Ширина в сложенном состоянии от 1,5 м (GTZZ-12EJ) до 2,49 м, длина от 5,5 до 14,2 м. Платформу поднимают на площадке с уклоном до 3° у GTZZ-12EJ и GTZZ-14EJ и до 5° у дизельных моделей, поэтому под тяжёлые GTZZ-25J и GTZZ-38J нужна подготовленная площадка. Платформа 1,53×0,76 м у большинства моделей и 2,44×0,91 м у GTZZ-38J.

Где применяют

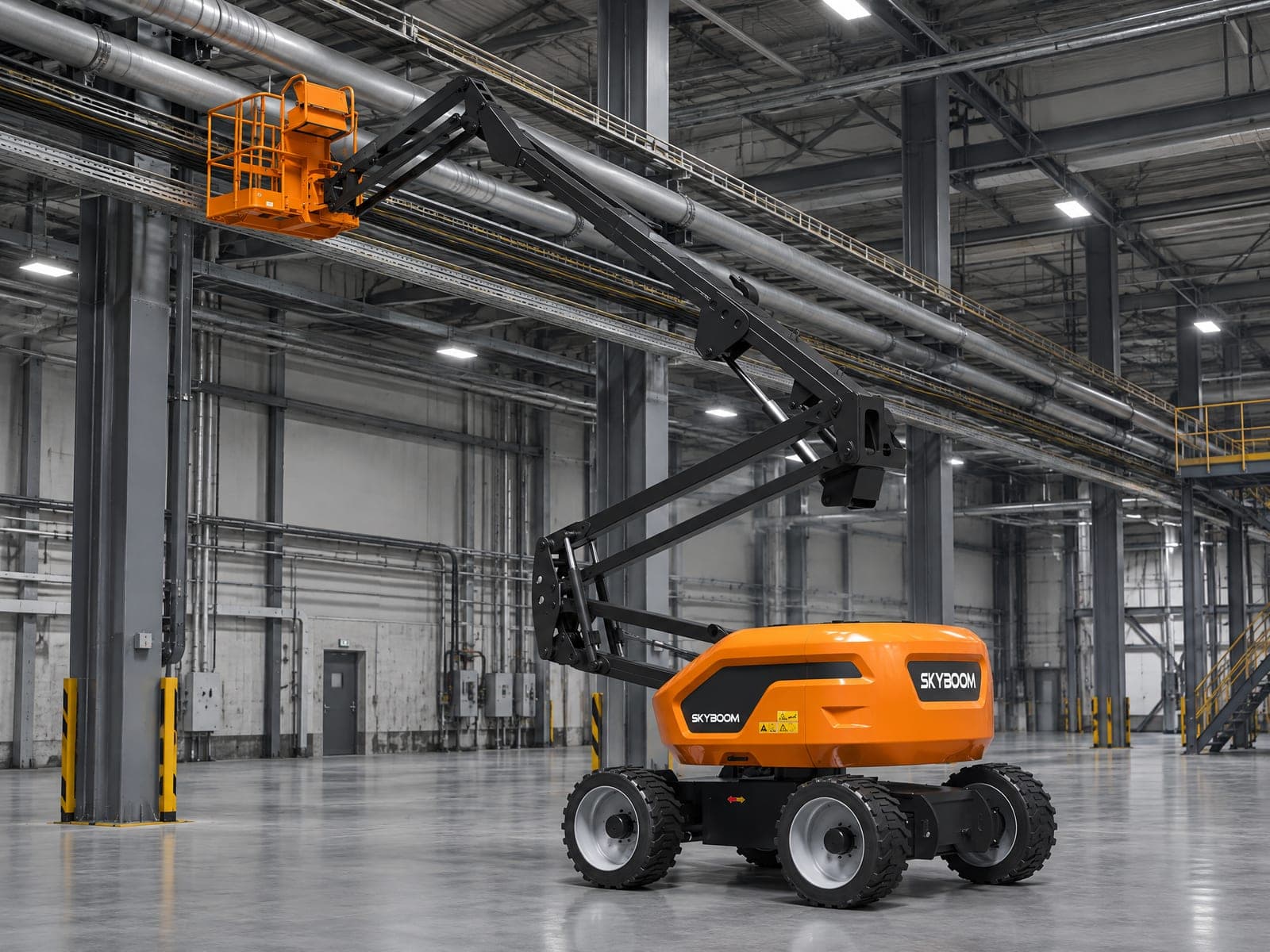

Цеха с оборудованием и коммуникациями, ангары, фасады и кровли невысоких зданий, монтаж металлоконструкций, обслуживание эстакад и трубопроводов. Габарит в сложенном виде небольшой: у GTZZ-12EJ длина 5,5 м, ширина 1,5 м, высота 2 м.

Купить в Екатеринбурге

Официальный дилер SKYBOOM на Урале. Склад в Верхней Пышме, ул. Петрова, 1. Лизинг через 10 компаний с расчётом за 15 минут. Гарантия 24 месяца или 2000 моточасов, сервис с выездом в день обращения.
